旋盤用ミーリング工具交換の効率化 EWS Varia
クイックチェンジシステムVaria
狭い機内でも、懐が深すぎる機内でも。
短時間で簡単に回転工具を交換
段取時間を短縮し機械稼働率アップが可能です。

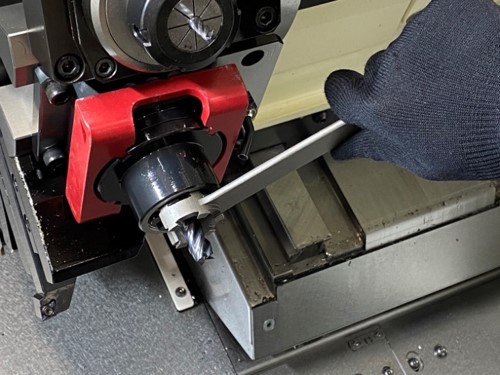

クイックチェンジシステムがない工具交換の場合...
機内でスパナ等を使って交換するため、
機内が狭い もしくは機械の懐が深いと、
工具交換がしにくい場合があります。
もちろん工具交換をしている間は機械がストップすることになりますので、作業性は生産性に大きくかかわる問題です。
EWS Variaの工具交換
機械の外で事前に段取りが可能です

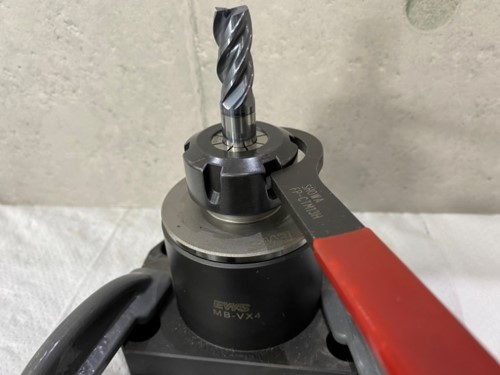

あらかじめ加工設備の外でヘッドに工具を取り付けておくことができます。
※専用の機外作業台があります

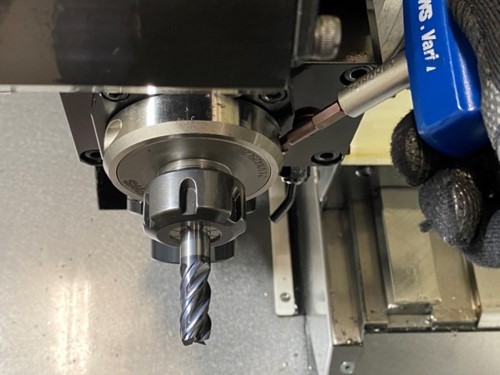

簡単かつ短時間で工具を交換できます

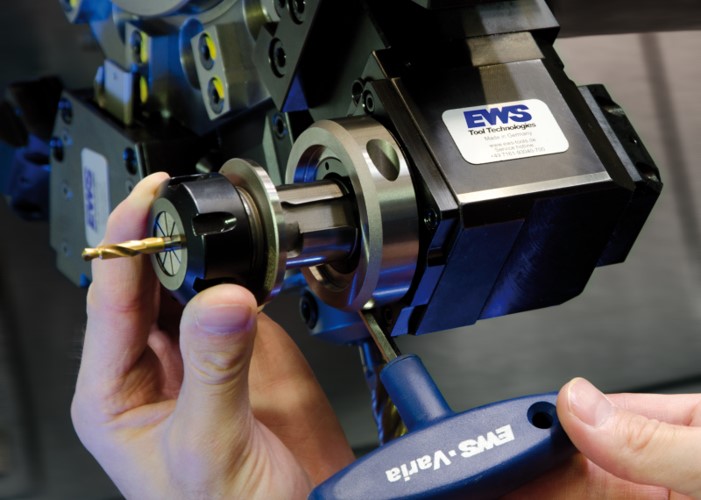

専用レンチでワンタッチ交換。
作業時間は通常の方法に比べ半分以下です。
通常交換vsクイックチェンジ 比較動画
しっかりとした工具剛性。

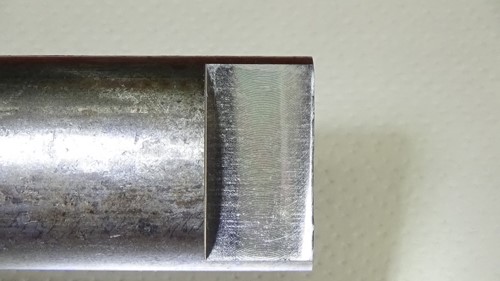

クイックチェンジシステムを使った加工テスト結果：ビビリも無く綺麗な加工面
テスト材料：S45C
工具：Φ20の3枚刃スローアウェイチップ式カッター
機械：QT-COMPACT200MY(MAZAK NC旋盤)
切削条件：Vc=130m/min F=620mm/min f=0.1mm/tooth ap=2.5mm ae=19mm
工具交換と加工動画
加工動画は29秒～ヘッドのレパートリーも豊富で、様々な工具に対応しています。
-

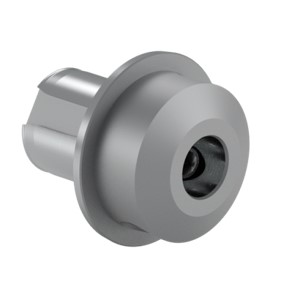

ERコレットタイプ
-
サイドロックタイプ
-
カッターアーバ
