厳しい溝入れ加工のビビりを抑制

大きな切削抵抗もしくは突き出しの長い溝入れ加工において防振機構で震動を抑制するアイテムをご紹介します

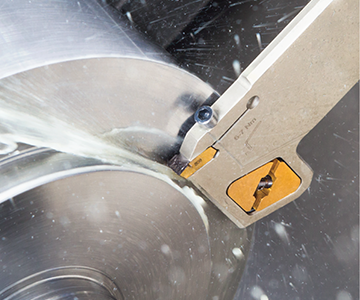

ウィスパーグリップ

▪震動抑制のため、新しい機構を持つ溝入れ工具
防振機構でビビりを打ち消すことで、
加工負荷が高い加工や突き出しの長い加工において

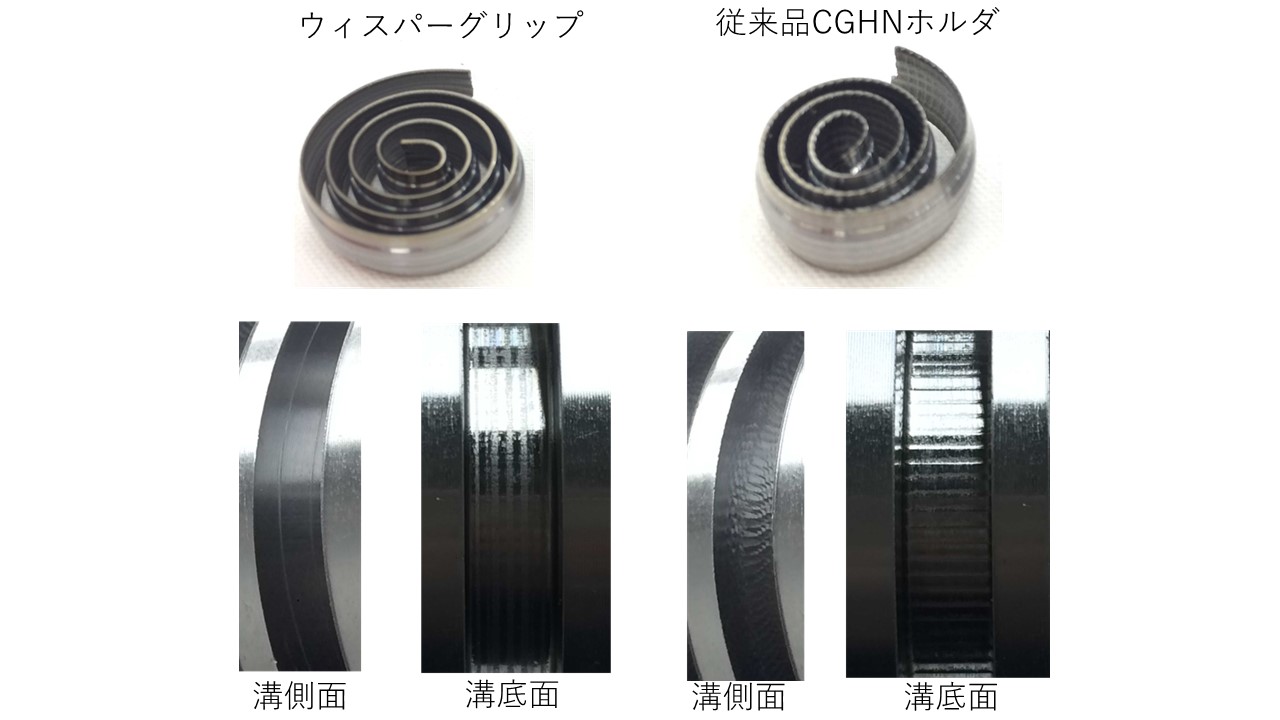

高い安定性や良好な加工面を得ることができます

  • ウィスパーグリップコンセプト動画

  • ウィスパーグリップ実加工動画

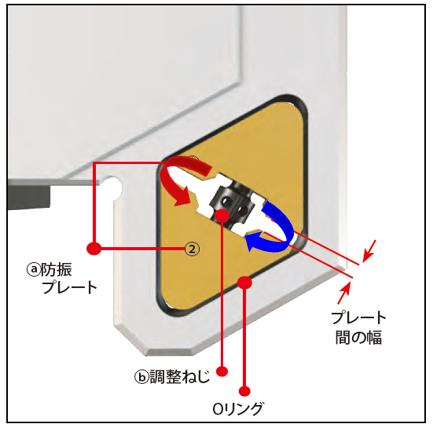

調整ねじを締めて最適化

▪超硬製のダンパーが切削時の抵抗を吸収。
-調整によって100mm以下の突き出しにおいても、防振効果を発揮します

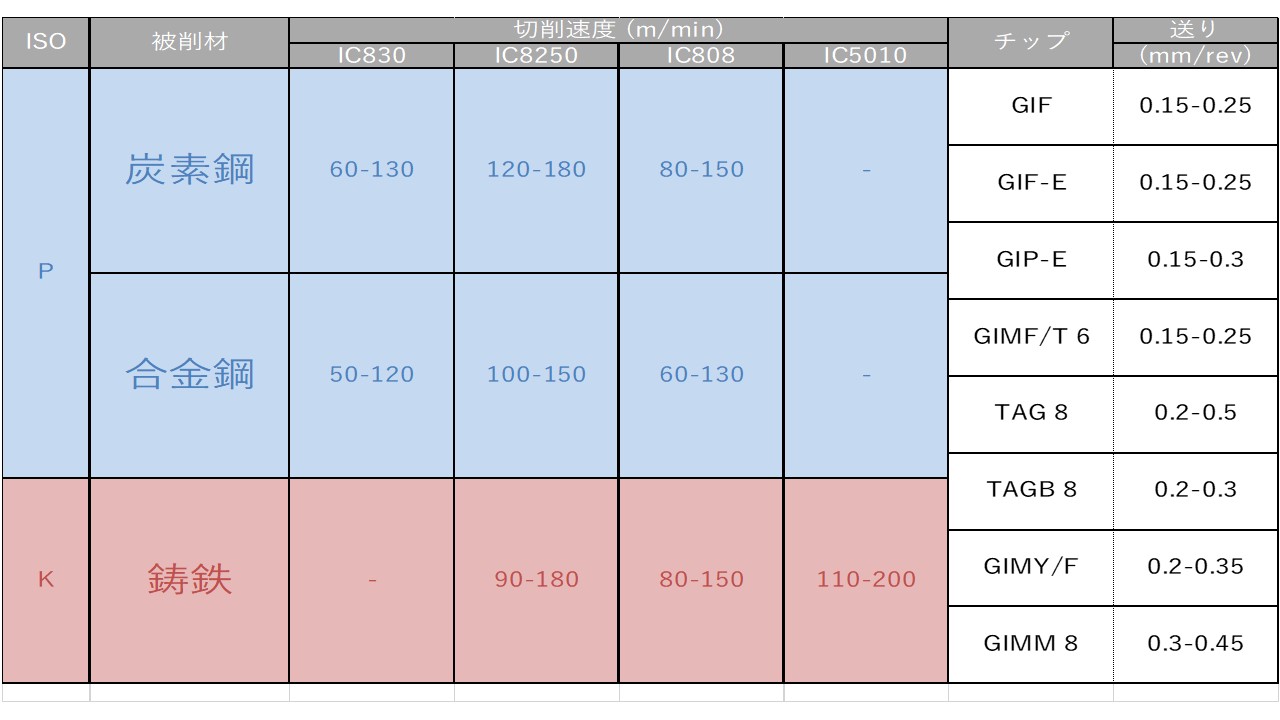

推奨加工条件一覧　　切削速度はチップ材質、送りはチップブレーカで決定されます

製品詳細イスカルwebサイト

ウィスパーグリップホルダ：https://www.iscar.com/Ecatalog/Family.aspx?fnum=4004&mapp=TG&app=172&GFSTYP=M&fr=1
切替の対象候補や注意事項

  • 突き出しの長い加工

    突き出しに応じて調整ねじを回すことでビビりを抑制します。

  • 切削抵抗の大きい加工

    突き出しが短くてもダンパーが抵抗を吸収し、安定的で良好な加工ができます。

  • 回転一定のプログラムでご使用ください

    回転数が変化すると防振効果が得られないため、回転一定でご使用ください。

edited by　yuki takashima
