カウンターシンクってメーカーごとにそんなに違うの?
カウンターシンク
各メーカー比較
面取りは奥が深い。
![countersink01.png](https://www.cominix.jp/tc/labo/idea/assets/countersink01.png)
概要
手作業でのちょっとした手直しや、超硬材質をつかってマシニングセンターでも使用することができるカウンターシンク。
近頃、面取り部の見た目・寸法的な要求が厳しくなっている中で、
様々なメーカーから新製品としてカウンターシンクが出てきています。
そこで、各メーカーのそれぞれの違いについて、ワーク材質ごとに検証してみました。
紹介①:種類が豊富で低価格なマガフォー
![countersink02.png](https://www.cominix.jp/tc/labo/idea/assets/countersink02.png)
ハイス・超硬・刃枚数やサイズなどのラインナップが豊富で低価格
紹介②:Spyro Tec技術のグーリング
![countersink11.png](https://www.cominix.jp/tc/labo/idea/assets/countersink11.png)
湾曲した切れ刃形状により、微小な切削振動を低減
紹介③:特殊な不等分割刃のマパール
![countersink12.png](https://www.cominix.jp/tc/labo/idea/assets/6ebe6c9daece428fd9276f7ac5eb08b34bd98185.png)
極端な不等分割形状により、切削抵抗を低減します
比較テスト動画とテストレポート
コーティングハイス材質Φ20.5の90°タイプ、下穴径Φ12にて比較
500回転/min程度のハンディタイプの面取り機で加工しました。
-
使用設備
Mazak QT-compact200MY加工条件は500rev/min、f=1mm/rev。
-
加工ワーク下穴径Φ12
材質はS50C、SUS304、FC250
テスト結果
S50C
国内A社製品は若干のビビり・バリが見られるが、グーリング・マパールは切削性が良く、特にグーリングは非常にきれいな切削目だった。![6.png](https://www.cominix.jp/tc/labo/idea/assets/6.png)
SUS304
国内A社製品はムシレや白濁が見られる。その他の3社はいづれも良好だった。![7.png](https://www.cominix.jp/tc/labo/idea/assets/7.png)
FC250
各メーカーでの大きな違いは確認できなかったが、マパールが若干良好な印象。![8.png](https://www.cominix.jp/tc/labo/idea/assets/8.png)

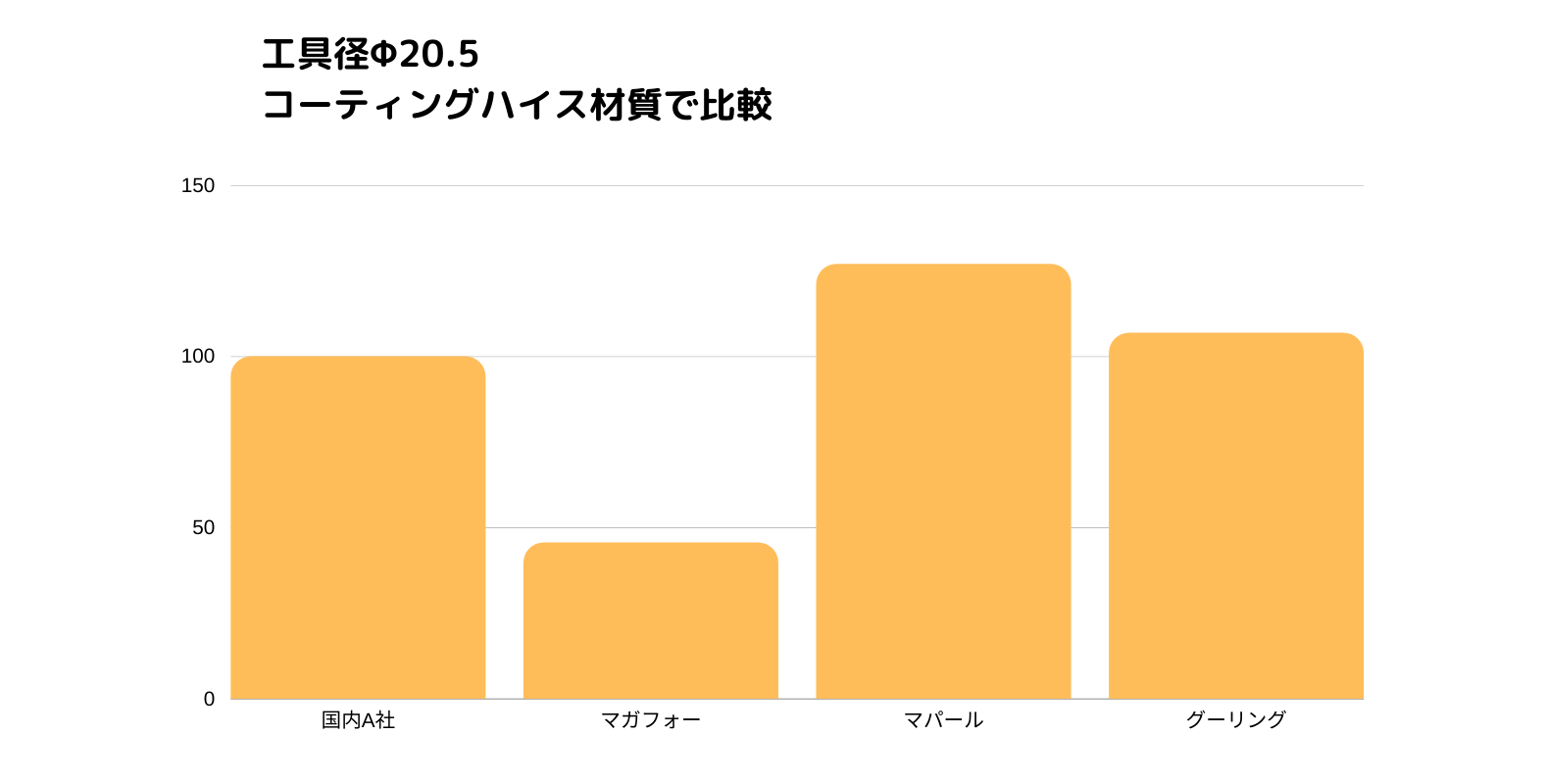

各製品の価格比較
![工具径Φ20.5 コーティングハイスにて比較.png](https://www.cominix.jp/tc/labo/idea/assets/6777f99b8916b8dd7bd45a67e78190da862eab08.png)
