ノンステップで50Dの深穴加工：ワルターTitex XD

エクストラロングドリルも標準品化して発注・在庫リスクを低減しましょう。Φ3.0からラインナップしています。

超硬ロングドリルTitex XD テクノロジー

ノンステップでの深穴加工。
標準品で50Dまでを取り揃え、特殊品でも70Dまで製作可能です。



XD technology 製品PDFカタログ
(ファイルサイズ4MB)
他社超硬ソリッドドリル標準品の最大L/D
海外A社：30D　海外B社：40D
国内A社：40D　国内B社：30D　国内C社：30D　国内D社：30D　国内E社：30D



ワルターの標準ラインナップ

Φ4.5～Φ9.0(50Dの場合)をラインナップしています

特殊品で70Dまで製作することができます。ドリル素材は最長530mmまでとなっています。



ポリッシュした溝で、深穴でも切りくずを確実に排出します。

ロングドリルでの加工は切りくず排出が最も重要です。
クーラント圧2Mpa以上でご利用ください。

加工テストデータ

  • 使用設備：
    MAZAK　INTEGREX-i200

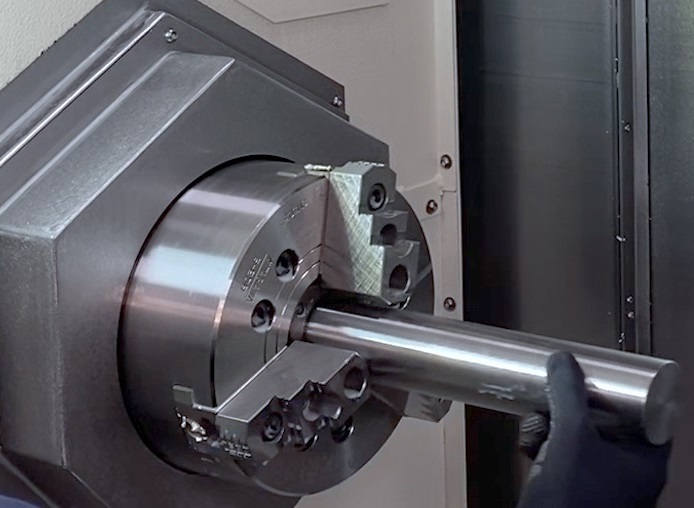

  • 加工ワーク：
    外径Φ48x長さ280mm　材質S45C

Φ6深さ280mm貫通穴
①3Dパイロット：A6181TFT-6　深さ12mmまで加工。Vc=90m,f=0.18mm/rev
②30Dドリル：A6994TFP-6　深さ170mmまで加工。Vc=70m,f=0.15mm/rev
③50Dドリル：A7595TTP-6　深さ280mmまで加工。Vc=70m,f=0.15mm/rev

加工結果：ビビり音や穴曲がりもなく、安定した加工
左が他社A製ドリル、右がワルターA7595TTP-6の出口側



他社A製ドリルは超硬製にもかかわらず、出口側が2mm程度中心からズレている
加工動画









edited by masashi shinki & yuki takashima
